在鋁製品加工領域，4043 鋁合金（Al-Si 係，矽含量 4.5-6.0%）因良好的焊接性和抗腐蝕性，廣泛用於散熱器、汽車零部件等場景。傳統焊接方式（如氧乙炔焊、手工氬弧焊）常麵臨熱變形大、氧化嚴重等問題，而高頻釺焊機憑借非接觸加熱、精準控溫、快速焊接的特性，成為 4043 鋁材焊接的理想選擇。以下結合視頻演示細節，解析高頻釺焊工藝的關鍵要點與優勢。
- 4043 鋁合金特性：
- 熔點：577-643℃，導熱係數 168W/(m・K)（需快速加熱減少熱流失）；
- 表麵氧化膜：Al₂O₃熔點 2050℃，需有效破除或隔絕。
- 高頻釺焊針對性：
- 快速加熱：91看片免费观看線圈激發渦流生熱，加熱速度 50-100℃/ 秒，3-5 秒內達釺料熔點（如 4047 鋁矽釺料熔點 577℃），減少鋁基體過熱；
- 非接觸防氧化：線圈與工件間距 5-10mm，配合氬氣保護（流量 3-5L/min），抑製氧化膜再生。
| 維度 | 高頻釺焊 | 傳統氬弧焊 | 火焰釺焊 |
|---|
| 熱變形量 | ≤0.05mm/100mm | 0.2-0.5mm/100mm | 0.1-0.3mm/100mm |
| 氧化程度 | 氧化膜厚度≤1μm | 需酸洗去除氧化皮 | 嚴重氧化需噴砂 |
| 焊縫強度 | 抗剪強度≥160MPa | 120-140MPa | 100-120MPa |
| 生產效率 | 5-10 秒 / 焊點 | 20-30 秒 / 焊點 | 15-20 秒 / 焊點 |
- 高頻釺焊機：
- 型號：HT-SH-15（8kW，30kHz）；
- 91看片免费观看線圈：定製環形線圈（內徑 φ30mm，適配 φ25mm 鋁管）。
- 焊接材料：
- 母材：4043 鋁管（壁厚 1.5mm，直徑 φ25mm）；
- 釺料：4047 鋁矽釺料（含矽 12%，熔點 577-643℃），製成 0.2mm 厚釺料片；
- 助焊劑：無氟鋁用助焊劑（如 Almit 104），噴塗量 0.02mg/mm²。
- 表麵預處理：
- 用不鏽鋼絲刷去除鋁管端麵氧化膜，至表麵光亮；
- 酒精擦拭去除油汙，確保焊接界麵清潔。
- 釺料定位：
- 將釺料片環繞套在鋁管接口外側（搭接長度 5mm），用夾具固定對接位置。

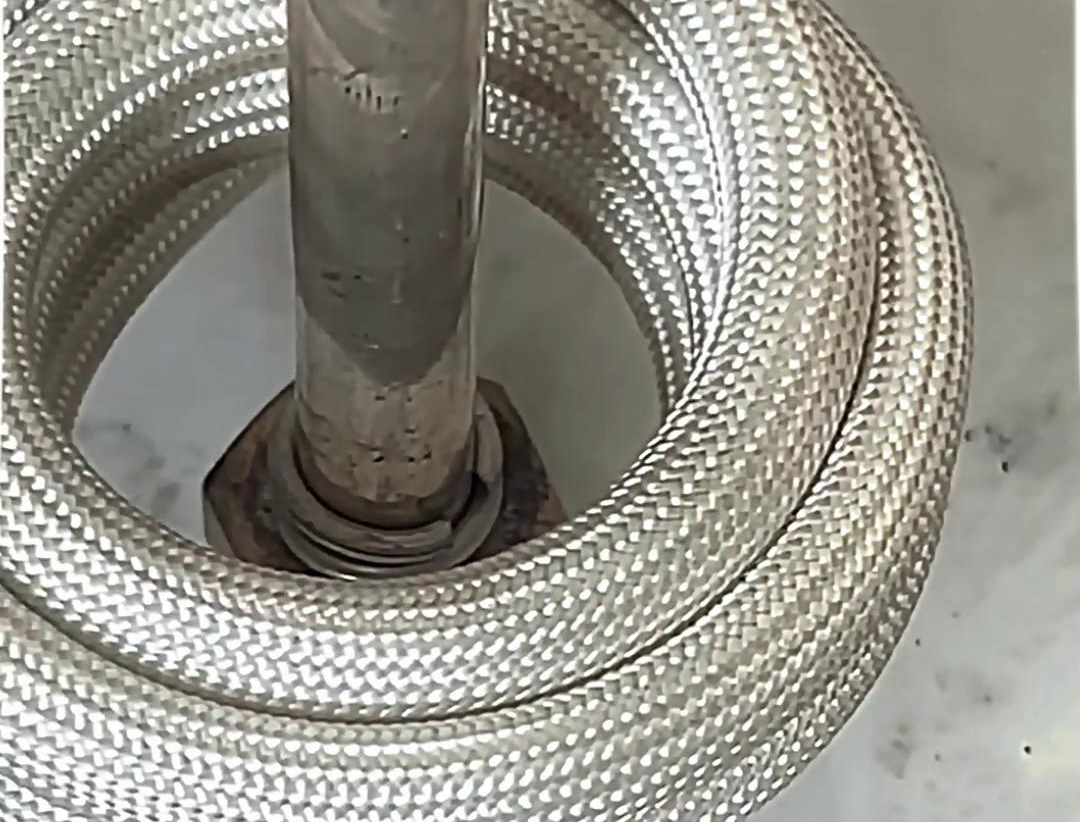

- 高頻焊接執行：
- 線圈對準接口，啟動設備，功率設定 7kW，加熱 3.5 秒；
- 觀察到釺料熔融並均勻鋪展後，立即停止加熱，通入氬氣（流量 5L/min）冷卻 5 秒。
- 焊後檢測：
- 目視檢查：焊縫飽滿，無氣孔、未熔合，表麵呈銀灰色光澤；
- 氣密測試：充入 0.6MPa 氣壓，浸入水中無氣泡，符合 ISO 13475 標準。
- 頻率選擇：30kHz（集膚深度 0.4mm），確保熱量集中於鋁管表層，避免薄壁燒穿；
- 功率曲線：采用 “階梯式加熱”（前 2 秒 7kW 快速升溫，後 1.5 秒 5kW 維持），防止釺料過熱流淌；
- 氬氣保護：焊接時從下方通入氬氣，形成向上氣幕，有效隔絕空氣。
- 形狀適配：
- 圓管焊接：環形線圈內徑比鋁管大 3-5mm，確保周向磁場均勻；
- 平板焊接：采用矩形線圈 + 導磁體，磁場集中度提升 30%。
- 多匝密繞工藝：
增加線圈匝數（如 8-10 匝）可提升磁場強度，焊接厚壁鋁件（≥3mm）時配合旋轉工裝（轉速 20rpm），確保徑向加熱均勻。
- 助焊劑作用：
- 破除氧化膜：氟化物成分與 Al₂O₃反應生成揮發性物質（如 AlF₃）；
- 降低表麵張力：使液態釺料鋪展更均勻，填縫能力提升 50%。
- 釺料選擇原則：
- 釺料熔點需低於母材 50-80℃，避免母材熔化；
- 優先選用含矽釺料（如 4047），與 4043 母材成分相近，結合力更強。
| 問題 | 原因分析 | 解決方案 |
|---|
| 未熔合 | 加熱溫度不足或時間過短 | 提高功率 10% 或延長時間 0.5 秒 |
| 氣孔 | 助焊劑殘留或氬氣不足 | 增加助焊劑噴塗量或氬氣流量至 6L/min |
| 母材熔塌 | 功率過高或頻率過低 | 降低功率至 6kW 或提高頻率至 250kHz |
| 焊縫發黑 | 氧化嚴重 | 檢查氬氣純度（≥99.99%）或更換新鮮釺料 |
- 產能提升：
單人單日可焊接 800-1000 個焊點，較氬弧焊提升 5-8 倍，適配大批量生產（如汽車散熱器產線）。 - 成本節約：
- 人工成本：無需持證焊工，普工薪資成本降低 60%；
- 能耗成本：單件焊接耗電 0.015kWh，較火焰焊節約 70% 燃氣成本；
- 材料成本：釺料用量減少 30%（非接觸加熱無火焰衝刷）。
- 設備投資：約 10 萬元（含線圈與配件）；
- 年節約成本：按年產 20 萬件計算，可節約人工、能耗、材料成本合計約 18 萬元；
- 回收期：約 7 個月，顯著優於傳統設備（通常 18-24 個月）。
- 場景：新能源汽車電池鋁殼體焊接（4043 鋁合金，壁厚 2mm）；
- 優勢：無明火作業符合防爆要求，焊接變形≤0.1mm，確保電池模組裝配精度。
- 場景：飛機輕量化鋁製部件焊接（如座椅框架、通風管道）；
- 工藝亮點：焊縫 X 射線探傷合格率 100%，滿足 ASTM E155 標準，疲勞強度提升 20%。
- 場景：鋁製鍋具把手焊接（4043 鋁 + 304 不鏽鋼）；
- 創新應用：采用異種金屬釺焊（鋁矽釺料 + 不鏽鋼活化劑），結合強度≥150MPa，耐鹽霧腐蝕 500 小時無脫落。
視頻演示的高頻釺焊機對 4043 鋁材的焊接效果，充分驗證了該工藝在鋁件焊接中的高效性與可靠性。其核心優勢在於通過電磁91看片免费观看技術實現了 “快速加熱、精準控溫、非接觸防氧化” 的完美平衡，讓鋁件焊接從 “依賴經驗的手藝活” 變為 “標準化的工業流程”。對於正在尋求鋁加工升級的企業而言，選擇高頻釺焊機不僅是解決焊接難題的關鍵，更是提升競爭力、開拓高端市場的重要契機 —— 讓每一道鋁件焊縫，都成為品質與效率的最佳代言。
行動建議：
- 索取免費打樣服務（提供您的 4043 鋁件樣品，實測焊接效果）；
- 參加線上工藝研討會（高頻釺焊在鋁加工中的最新應用）；
- 預約設備演示（近距離觀察設備操作流程與焊接質量）。
告別傳統焊接的繁瑣與風險，開啟鋁件焊接的高效新時代！
|
