銅銀點觸點高頻自動化焊接設備：精密製造的核心解決方案
在電子元器件與接插件製造領域，銅銀點觸點的焊接質量直接影響產品的導電性能與使用壽命。銅銀點觸點高頻自動化焊接設備通過多模塊協同作業，實現了從觸點抓取、定位到焊接的全流程自動化，為精密電子元件生產提供了高效可靠的技術支持。以下從設備組成、工作原理及應用優勢展開解析：
一、設備核心組成與協同機製
1. 機械手：智能精準的抓取定位係統
- 功能特性：采用六軸伺服機械手，重複定位精度達 ±0.02mm，可適配不同規格的銅銀觸點（如直徑 0.5-3mm 的觸點元件）。
- 作業流程：通過視覺識別係統（CCD 相機）對料盤中的銅銀觸點進行圖像采集，經算法計算後規劃最優抓取路徑，避免碰撞損傷；抓取後快速移送至焊接工位，整個過程耗時≤5 秒。
2. 夾具：高精度定位的穩固支撐
- 結構設計：采用彈簧浮動式夾具，兼容觸點公差 ±0.1mm 的微小差異，通過氣動或電動方式實現快速夾緊（夾緊力 5-20N 可調）。
- 定位精度：夾具定位槽與觸點配合間隙≤0.05mm，確保焊接時觸點軸線與91看片免费观看圈中心對齊，避免因偏移導致的焊接偏斜或虛焊。
3. 高頻焊機：瞬間熔合的能量核心

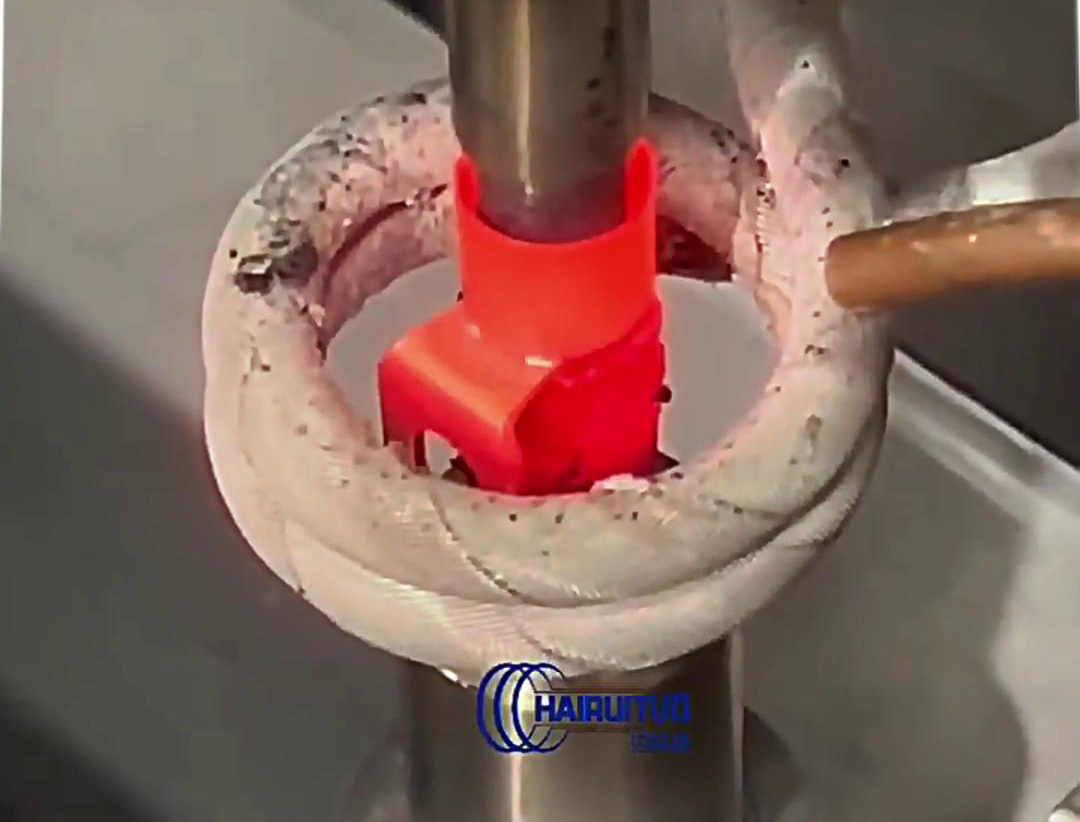

- 工作原理：搭載 20-100kHz 高頻電源，通過定製化91看片免费观看圈（如內徑 2-5mm 的環形線圈）產生交變電磁場，使銅銀觸點連接部位產生渦流效應，瞬間升溫至銀的熔點（961.93℃）實現熔焊。
- 加熱特性：加熱時間可精確控製在 0.5-3 秒，熱影響區≤0.3mm，避免銅基體過度受熱導致的晶粒粗大或性能劣化。
二、自動化焊接工藝流程
1. 上料與預處理
- 振盤送料：銅銀觸點通過振動盤有序排列，經直振軌道輸送至機械手抓取區域，實現連續上料。
- 表麵清潔：可選配離子風槍或超聲波清洗模塊，去除觸點表麵的油汙、氧化物，確保焊接界麵潔淨，提升熔合質量。
2. 定位與焊接
- 機械手移送：抓取觸點後，機械手以≤200mm/s 的速度平穩移送至夾具工位，由夾具完成二次定位（X/Y/Z 軸偏差≤0.03mm）。

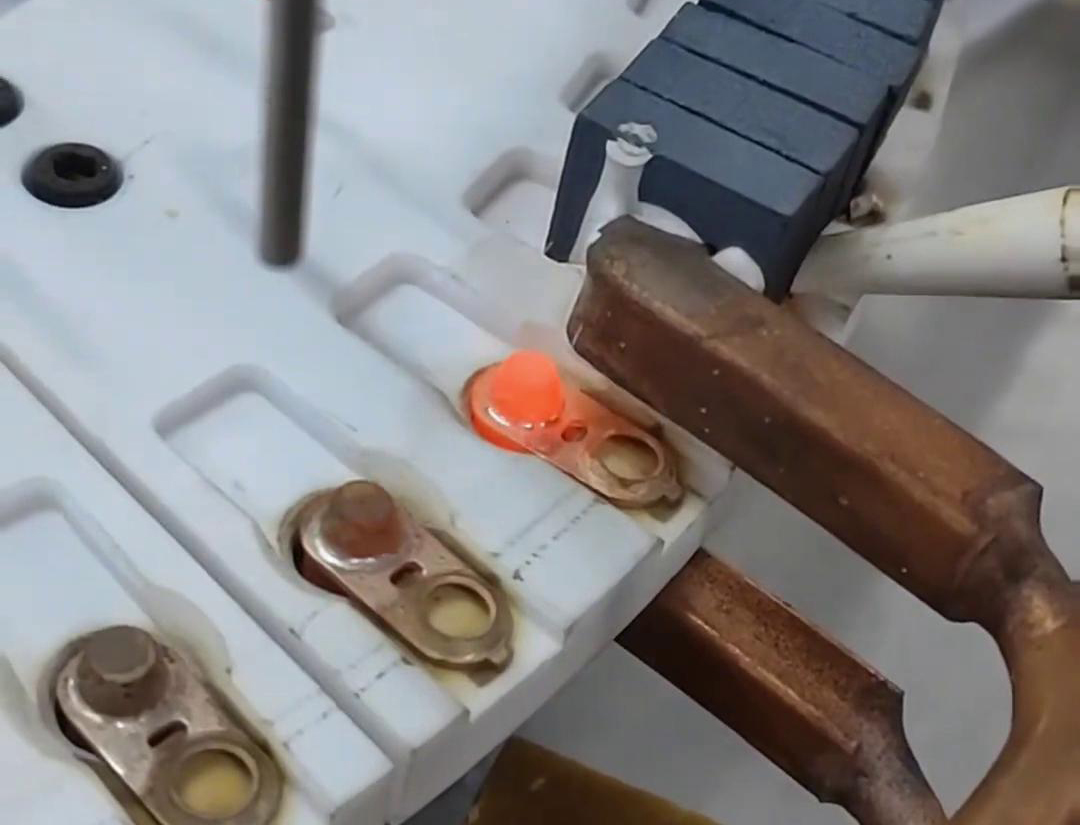

- 高頻焊接執行：91看片免费观看圈下降至距觸點 0.5-1mm 處，觸發高頻電源輸出能量，實時監測焊接電流與時間（如電流峰值 150A，持續時間 1.2 秒），焊接完成後91看片免费观看圈自動複位。
3. 檢測與下料
- 在線檢測：通過激光測高儀檢測焊點高度（精度 ±0.01mm），或通過微電阻測試儀測量接觸電阻（閾值≤10mΩ），不合格品自動剔除。
- 良品收集：合格觸點由機械手移送至出料槽，進入下一工序或包裝環節，全程無需人工幹預。
三、技術優勢與應用場景
1. 核心性能突破
- 焊接效率：單工位設備產能可達 300-600 件 / 小時，較人工焊接提升 5-8 倍；多工位轉盤式設備產能可突破 1000 件 / 小時。
- 焊點質量：焊點抗拉強度≥5N（針對 φ1.5mm 觸點），導電率達銀標準值的 95% 以上，滿足航空航天、汽車電子等高端領域需求。
- 工藝兼容性：支持銅 - 銀、銅 - 銅、銀 - 銀等多種組合焊接，通過更換91看片免费观看圈與調整參數，可快速切換不同規格產品。
2. 典型應用場景
- 繼電器製造：用於舌簧繼電器、功率繼電器的銅銀觸點焊接，確保觸點在高頻率通斷中保持低接觸電阻與抗電弧侵蝕能力。
- 接插件生產：適配 USB 接口、新能源汽車充電端子等精密接插件的觸點焊接，滿足小型化、高可靠性要求。
- 電子元器件：適用於微型開關、傳感器元件的觸點焊接，避免傳統焊接對周邊電子元件的熱損傷。
四、對比傳統工藝的顯著提升
維度 | 高頻自動化焊接設備 | 傳統人工 / 烙鐵焊接 |
定位精度 | ±0.02mm | ±0.1mm |
熱影響區 | ≤0.3mm | ≥1mm |
焊點一致性 | 合格率≥99% | 合格率 85-90% |
能耗 | 單焊點耗電約 0.15Wh | 單焊點耗電約 0.5Wh |
人工成本 | 單台設備僅需 1 名操作人員 | 需 3-5 名操作人員 |
銅銀點觸點高頻自動化焊接設備以 “機械自動化 + 高頻精密焊接” 的雙重優勢，解決了傳統手工焊接效率低、質量波動大的難題，成為電子精密製造領域的關鍵裝備。隨著智能傳感器與工業互聯網技術的融合，未來設備可進一步集成數據追溯係統，實現焊接參數的全流程記錄與遠程監控，推動電子元件生產向智能化、透明化方向升級。
|
