雙工位半自動銅管焊接設備：高效精準的工業焊接解決方案

在現代工業生產中，銅管焊接的效率與質量直接影響製冷、衛浴、新能源等多個領域的產品性能。雙工位半自動銅管焊接設備通過 “人工裝填 + PLC 自動化控製 + 高頻焊接” 的協同設計，實現了銅管焊接的標準化與高效化，為批量生產提供了可靠的工藝支撐。以下從設備架構、工作流程、技術優勢及應用場景展開詳細解析：

一、設備核心組成與技術架構

1. 雙工位並行作業係統

• 機械結構設計：
  • 采用左右對稱雙工位布局，單工位工作台麵尺寸 500×400mm，可同時裝夾 2 組銅管（直徑 6-50mm，長度≤300mm）；
  • 伺服電機驅動旋轉工作台（定位精度 ±0.05mm），實現焊接工位與上料工位的快速切換，節拍時間≤15 秒 / 工位。
• 工裝夾具配置：
  氣動夾具支持銅管軸向與徑向的精準定位，適配紫銅、黃銅等不同材質，壁厚 0.5-2mm 的管件，夾緊力可控（50-200N）。

2. PLC 智能控製係統

• 程序邏輯功能：
  • 內置西門子 / 三菱 PLC，存儲 100 組以上工藝參數（按管徑、壁厚、焊料類型分類），支持一鍵調用；
  • 自動模式下執行 “上料→定位→焊接→冷卻” 全流程，手動模式可單獨控製各動作，便於調試與維護。
• 人機交互界麵：
  7 英寸觸摸屏實時顯示溫度曲線、焊接次數、故障代碼，支持參數修改與曆史數據導出，滿足 ISO 9001 追溯要求。

3. 高頻焊接執行係統

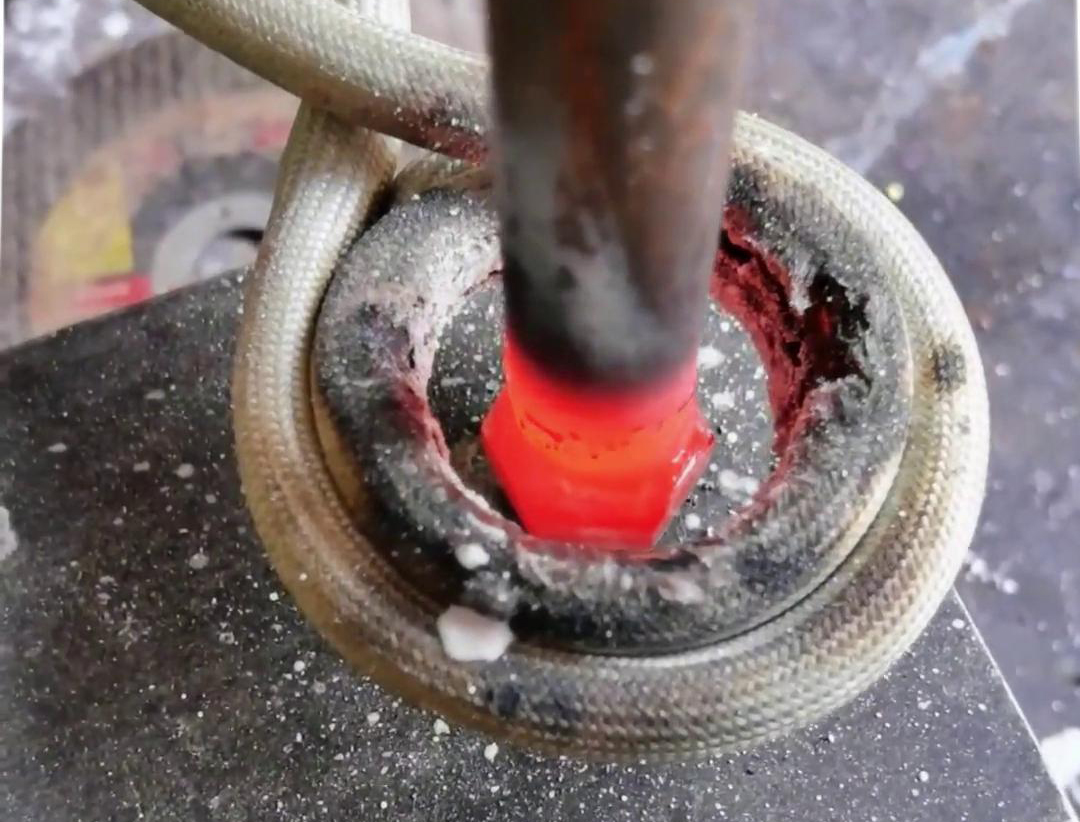

• 電源與線圈配置：
  • 高頻焊機功率 5-15kW，頻率 200-400kHz，加熱速度達 100℃/ 秒，適配不同管徑的快速升溫需求；
  • 定製 C 型開口91看片免费观看線圈（內徑比銅管大 2-5mm），配合導磁體提升磁場集中度，加熱區域偏差≤±0.1mm。
• 溫度閉環控製：
  紅外測溫儀（精度 ±1℃）實時監測焊接點溫度，PLC 根據反饋動態調整功率，確保溫度波動≤±3℃，避免過熱或加熱不足。

二、焊接工藝流程詳解

1. 人工預處理與裝填

• 焊前準備：
  • 人工清理銅管焊接端麵氧化膜（鋼絲刷 + 酒精擦拭），表麵粗糙度控製在 Ra≤6.3μm；
  • 裁剪銀基釺料（如 HL303，含銀 45%）為 0.1mm 厚環形片，精準套在接口處，誤差≤0.5mm。
• 上料定位：
  將銅管放入氣動夾具，手動對齊接口後按下夾緊按鈕，定位銷自動校正軸向（偏差≤0.2mm）與徑向（偏差≤0.1mm）位置。

2. PLC 控製自動化焊接

1. 工位切換：
   旋轉工作台將裝夾完畢的工位送入焊接區域，另一工位同步上料，實現並行作業，效率提升 50%。
2. 高頻加熱執行：
   • 線圈下降至距接口 5mm 處，啟動預設程序（例：φ12mm 銅管，功率 8kW，頻率 300kHz，加熱 2.5 秒）；
   • 釺料熔融溫度達 700℃時，PLC 自動切換至保溫模式（功率 5kW，維持 0.5 秒），確保釺料均勻填充間隙。
3. 冷卻與檢測：
   • 惰性氣體（氮氣 / 氬氣，流量 2L/min）吹掃 3 秒快速冷卻，抑製氧化；
   • 光電傳感器檢測焊縫外觀（焊瘤、未熔合等），不合格品自動標記，良品率≥98%。

3. 典型工藝參數表

三、技術優勢與應用價值

1. 效率與成本優化

• 產能提升：
  雙工位並行作業，單機日產能 2000-3000 件，較單工位設備提升 1 倍，較全手工焊接提升 3-5 倍；
• 成本降低：
  • 人工成本：僅需 1 名操作工（負責上下料），較手工焊接減少 2-3 人，年節約薪資 15-20 萬元；
  • 能耗成本：單件能耗 0.01-0.02kWh，較火焰焊降低 60%，年電費節約 5 萬元（按 0.6 元 /kWh 計算）。

2. 焊接質量一致性

• 量化指標對比：

  項目	雙工位半自動設備	全手工焊接
  焊點強度波動	≤±5%	≤±15%
  氣密漏率	＜1×10⁻⁹Pa·m³/s	5×10⁻⁸Pa·m³/s
  熱變形量	≤0.1mm	0.3-0.5mm

• 工藝穩定性：
  PLC 固化工藝參數，避免人工操作導致的溫度過衝或加熱不足，尤其適合空調、冰箱等製冷係統的高密封性要求。

3. 柔性生產適配性

• 快速換型能力：
  更換銅管規格時，手動調整夾具定位塊（耗時 10 分鍾）並調用對應程序，支持多品種小批量生產（如樣品試製、維修備件）；

• 異種金屬焊接：
  通過功率曲線調整，可實現銅 - 不鏽鋼、銅 - 鋁焊接，結合強度≥150MPa，適配新能源汽車電池冷卻管等特殊需求。

四、典型應用場景案例

1. 空調分歧管焊接（φ25mm 黃銅 + H62）

• 痛點解決：
  手工火焰焊易導致支管與主管接口變形，漏氟率 8%；雙工位設備通過精準控溫，漏氟率降至 0.5%，焊後變形量≤0.1mm，滿足格力、美的等廠商需求。

2. 衛浴銅管件焊接（φ15mm 紫銅 + TP2）

• 工藝創新：
  采用 “階梯式加熱”（先 60% 功率預熱 2 秒 + 100% 功率焊接 1.5 秒），避免薄壁件燒穿，表麵光潔度達 Ra≤3.2μm，可直接鍍鉻。

3. 新能源汽車電池冷卻管（φ8mm 銅 + 304 不鏽鋼）

• 技術突破：
  預置鎳箔中間層，PLC 控製先加熱不鏽鋼側（5kW/2 秒）再加熱銅側（8kW/1.8 秒），抗拉強度 220MPa，耐振動測試 1000 小時無開裂。

五、設備維護與安全規範

1. 預防性維護計劃

• 夾具保養：
  每周清理夾具銅屑，每月檢查定位銷磨損（公差≤0.02mm），每年更換氣動密封件；
• 高頻焊機維護：
  每季度更換冷卻水（電導率≤10μS/cm），清洗線圈水垢；每年校準紅外測溫儀，確保溫度精度。

2. 安全操作要點

• 電磁防護：
  設備外殼輻射值≤10μT，操作人員需保持≥500mm 安全距離，配備急停按鈕（響應時間≤0.1 秒）；
• 防燙設計：
  線圈表麵溫度≤50℃，工作台麵標注警示標識，避免誤觸燙傷。

六、結論：半自動焊接的工業化價值
