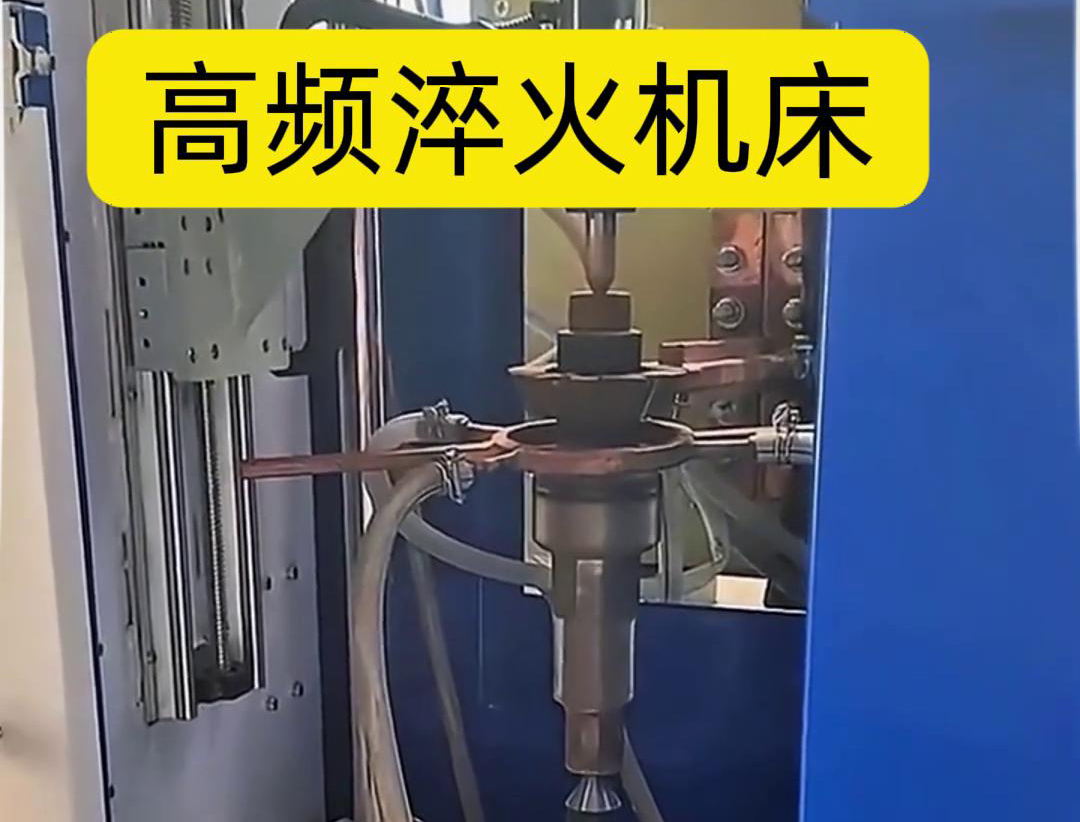

IGBT 變頻高頻淬火機床：鏈輪齒輪淬火的高效精準解決方案

一、核心技術：IGBT 變頻電源 + 定製化線圈

1. IGBT 變頻電源優勢

• 頻率靈活可調：覆蓋 20-400kHz 頻段，根據鏈輪齒輪的模數、齒厚智能匹配頻率（如模數 m≤4 選用 200kHz，m＞6 選用 50kHz），確保淬硬層深度精準控製（1-3mm）；
• 能量高效輸出：采用 IGBT 功率器件，電源效率≥95%，較傳統電子管電源節能 30% 以上，降低單位工件淬火成本；
• 智能功率調節：支持 0-100% 功率連續可調，配合 PLC 控製係統，實現 “快速升溫→恒溫保溫→梯度冷卻” 的全流程自動化。

2. 定製加熱線圈設計

• 仿形線圈適配：根據鏈輪齒輪的齒形（如直齒、斜齒、鏈輪齒槽）設計仿形91看片免费观看線圈，確保齒麵、齒根等關鍵部位均勻受熱；
• 多工位線圈布局：針對批量生產需求，可設計多工位旋轉線圈，單次裝夾完成多個工件淬火，產能提升 2-3 倍；
• 柔性線圈創新：對於異形鏈輪（如帶凸台、台階軸的鏈輪），采用可彎曲柔性線圈，貼合複雜輪廓實現局部精準加熱。

二、工藝參數定製化方案

1. 材質與淬火參數匹配

2. 典型工件淬火案例

案例 1：摩托車鏈輪淬火（材質 45# 鋼，模數 m=5）

• 線圈設計：立式仿形線圈，齒槽部位增設導磁體聚焦磁場；
• 工藝參數：頻率 80kHz，功率 30kW，加熱時間 12 秒，鹽水冷卻（濃度 5%）；
• 效果數據：齒麵硬度 HRC52，淬硬層深度 2.0mm，耐磨性較傳統工藝提升 40%，疲勞壽命延長至 50 萬次循環。

案例 2：汽車變速箱齒輪淬火（材質 20CrMnTi，模數 m=3）

• 線圈設計：臥式多工位旋轉線圈，同時加熱 4 個齒輪；
• 工藝參數：頻率 200kHz，功率 25kW，加熱時間 8 秒，快速油冷；
• 效果數據：齒根硬度 HRC58，變形量≤0.03mm，批量生產不良率＜1.5%，產能達 2000 件 / 8 小時。

三、設備性能對比傳統工藝

四、適配場景與生產升級

1. 適用工件範圍

• 鏈輪類：摩托車鏈輪、工業輸送鏈鏈輪、農機鏈輪（直徑 φ50-φ500mm）；
• 齒輪類：汽車齒輪、減速機齒輪、工程機械齒輪（模數 m=2-10）；
• 其他傳動件：齒條、凸輪、軸類零件的局部淬火。

2. 自動化生產適配

• 上下料集成：可對接振動盤、機械手臂，實現 “上料→淬火→清洗→回火” 全流程自動化；
• 質量追溯係統：標配數據存儲功能，記錄每件工件的淬火參數，滿足 IATF16949 等質量管理體係要求；
• 多品種換型：通過更換線圈與調用預設程序，10 分鍾內完成不同規格工件的工藝切換，適合小批量多品種生產。

五、選型建議與服務支持

1. 設備選型參考

• 小批量生產：選擇 20-30kW 機型（占地麵積≤2㎡），適配模數 m≤6 的鏈輪齒輪；
• 大規模生產：配置 50-100kW 機型 + 流水線，支持模數 m＞8 的重型工件淬火。

2. 一站式服務體係

• 免費打樣：提供工件淬火試樣服務，出具硬度檢測報告與工藝方案；
• 定製開發：根據特殊材質或工藝需求，設計專屬線圈與控溫邏輯；
• 售後保障：設備終身維護，2 小時響應故障，48 小時內上門服務。
